液壓錘的工作原理是怎樣的,關鍵部件如何協同運作?

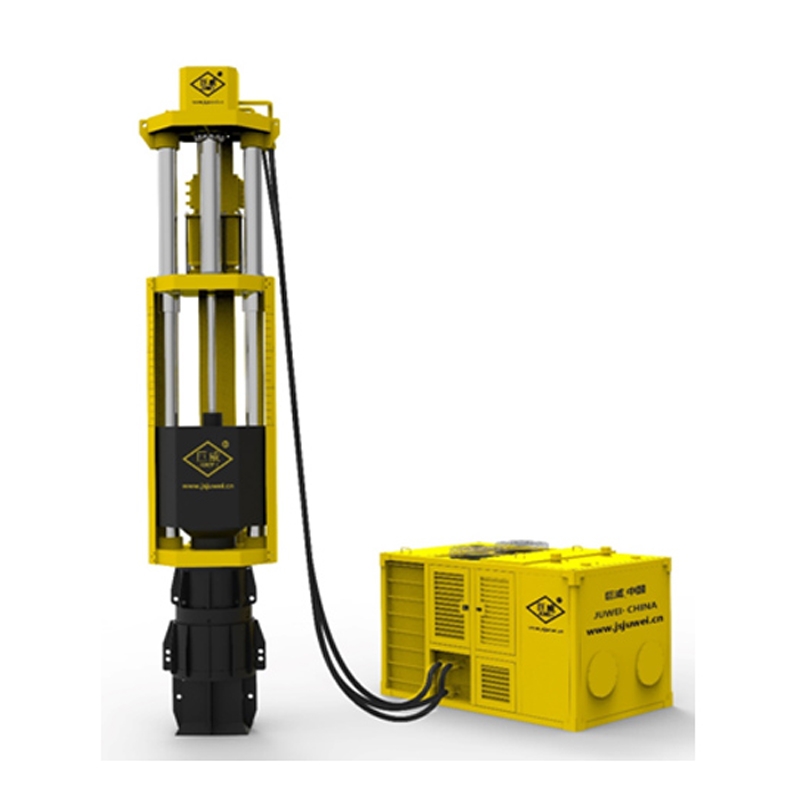

液壓錘是一種常見的工程機械,廣泛應用于建筑施工、礦山開采等領域,其工作原理基于液壓傳動,通過關鍵部件的協同運作來實現打擊功能。以下是液壓錘的工作原理以及關鍵部件的協同運作方式:
液壓錘的工作原理
液壓錘主要依靠液壓系統提供的高壓油來驅動活塞做往復運動,從而產生打擊力。具體過程如下:
儲能階段:液壓泵從油箱中吸取液壓油,并將其加壓后輸送到蓄能器中。蓄能器就像一個能量儲存器,它可以儲存高壓油的能量。在這個階段,液壓系統為后續的打擊動作積累能量。
上升階段:當控制系統發出指令后,換向閥切換到相應的工作位置,高壓油進入液壓錘的下腔,推動活塞向上運動。此時,活塞上方的油液通過換向閥流回油箱。在活塞上升的過程中,打擊錘也隨之上升,同時壓縮氮氣室(或其他類型的緩沖裝置)內的氣體,儲存一定的彈性勢能。
打擊階段:當活塞上升到一定位置時,換向閥再次切換,高壓油進入液壓錘的上腔,同時下腔的油液流回油箱。在高壓油的作用下,活塞迅速向下運動,帶動打擊錘以極高的速度撞擊釬桿(或其他工作部件)。打擊錘的沖擊力通過釬桿傳遞到被破碎的物體上,使其破碎。
回程階段:打擊完成后,換向閥又切換到使活塞上升的位置,重復上升階段的過程,為下一次打擊做準備。
關鍵部件的協同運作
液壓泵:液壓泵是液壓錘的動力源,它將電動機的機械能轉化為液壓油的壓力能。液壓泵的性能直接影響液壓錘的工作效率和打擊力。常見的液壓泵有齒輪泵、葉片泵和柱塞泵等,不同類型的液壓泵適用于不同的工作條件。
換向閥:換向閥是控制液壓油流向的關鍵部件,它通過改變閥芯的位置來實現液壓油的換向,從而控制活塞的運動方向。換向閥的響應速度和穩定性對液壓錘的工作性能有重要影響。
活塞:活塞是液壓錘的執行部件,它在液壓油的作用下做往復運動。活塞的質量和尺寸決定了液壓錘的打擊力和打擊頻率。活塞的運動速度和加速度也會影響打擊效果。
打擊錘:打擊錘是直接對被破碎物體施加沖擊力的部件,它的材質和形狀對打擊效果有很大影響。打擊錘通常采用高強度合金鋼制造,以確保其具有足夠的硬度和耐磨性。
蓄能器:蓄能器在液壓錘的工作過程中起到儲存和釋放能量的作用。當液壓泵輸出的流量大于液壓錘的需求時,蓄能器儲存多余的能量;當液壓錘需要較大的瞬時流量時,蓄能器釋放儲存的能量,以滿足打擊的需要。蓄能器的存在可以提高液壓系統的穩定性和工作效率。
氮氣室(或緩沖裝置):氮氣室是液壓錘的重要組成部分,它在活塞上升和下降過程中起到緩沖和儲能的作用。當活塞上升時,壓縮氮氣室內的氣體,儲存彈性勢能;當活塞下降打擊時,氮氣室內的氣體膨脹,釋放能量,幫助活塞加速下降,提高打擊力。
液壓錘通過液壓系統中各關鍵部件的協同運作,實現了打擊功能,能夠在各種復雜的工況下完成破碎、開挖等作業任務。
